220-mm-Lamellen
Breite Lamellenprofile (220 × 53 mm, 2,3 mm) bedeuten weniger Fugen über Ihrem Kopf – und eine ruhigere Dachfläche.
Technische Daten
Technik, die man nicht immer sieht. Aber jeden Tag spürt.
AERA 300, AERA 400 und AERA 700 basieren auf derselben Heavy-Duty-Type-A-Grundkonstruktion. Entdecken Sie, wie Material, Bewegung, Licht und Seitenschutz zusammenspielen – danach finden Sie alle bestätigten Werte in der Übersicht.

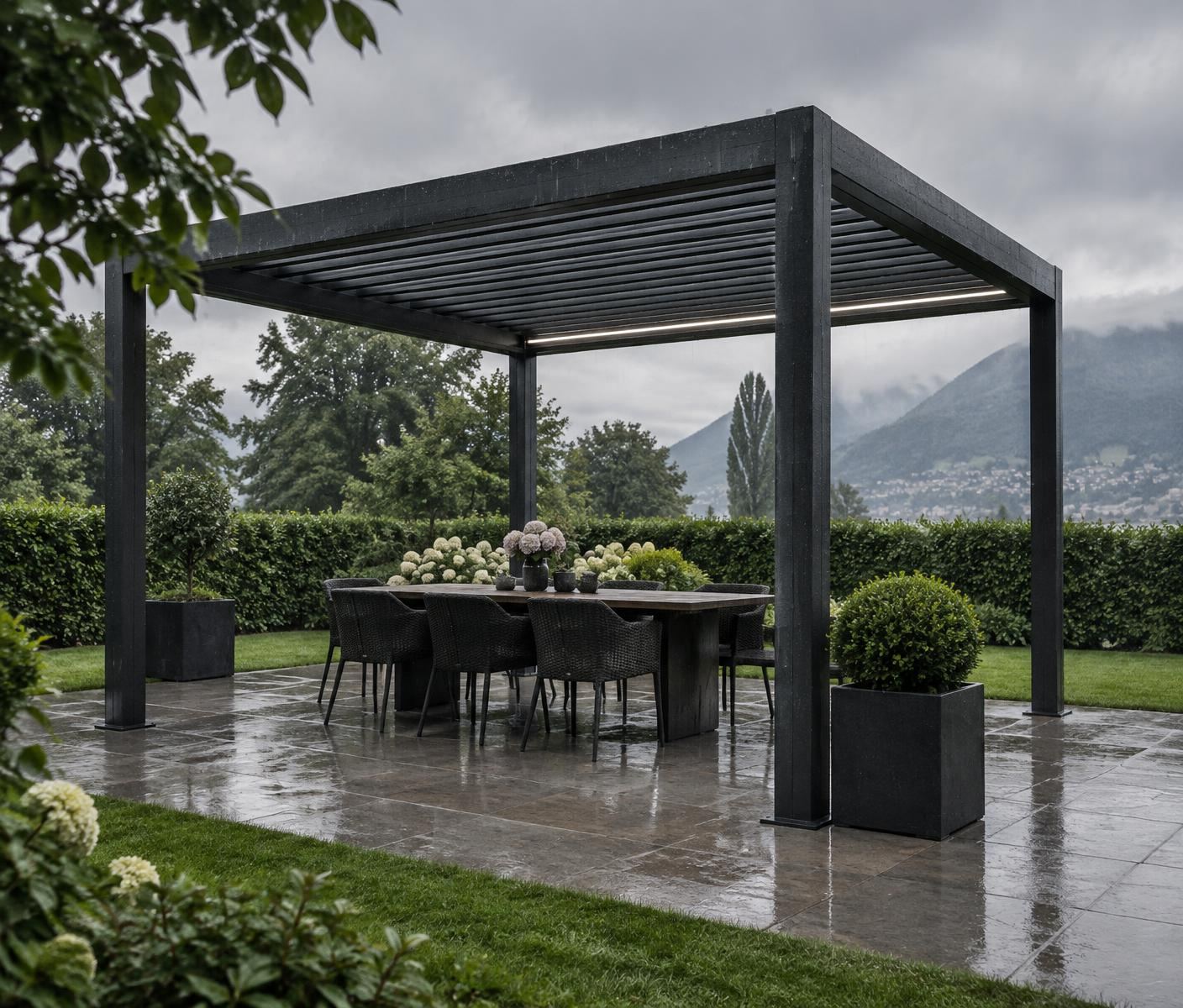

Eine Pergola – maximale Freiheit.
Offen geniessen, mit ZIP-Screens schützen, mit Glas schliessen oder beides kombinieren.
Unser kommendes Standardsortiment ist freistehend. Die ZIP-Führung ist in das Pfostenkonzept integriert; die motorisierten Screens fahren vollständig bis zum Boden.
Je Glasabschnitt kommt eine 4-Panel-Schiebeverglasung in 2+2-Anordnung zum Einsatz: Zwei Paneele gleiten links, zwei rechts. Bei der Ausführung 3 × 7 m besteht die lange Seite aus zwei solchen Glasabschnitten.
Die Pergola kann für eine spätere Wahl von Glas, ZIP, beidem oder offenen Seiten vorbereitet werden – ohne Austausch der Pfosten oder Hauptprofile. Diese Vorbereitung planen wir mit Ihnen.
Type A · Heavy-duty
Technik, die man nicht erklären muss. Aber erklären kann.
Die ruhige Form der Arrigato AERA entsteht aus grosszügig dimensionierten Profilen. Lamellen, Balken und Pfosten greifen als präzise abgestimmte Aluminiumkonstruktion ineinander – für ein Dach, das sich leicht anfühlt und dennoch auf langfristige Nutzung ausgelegt ist.
Die Type-A-Ausführung ist bei allen drei Grössen Standard. Der Hersteller empfiehlt sie insbesondere für Flächen ab 20 m².
220 × 53 mmLamellenprofil · 2,3 mm
280 × 125 mmSeitenbalken · 2,3 mm
180 × 180 mmPfosten · 2,7 mm
6063Aluminium-Mg-Si-Legierung

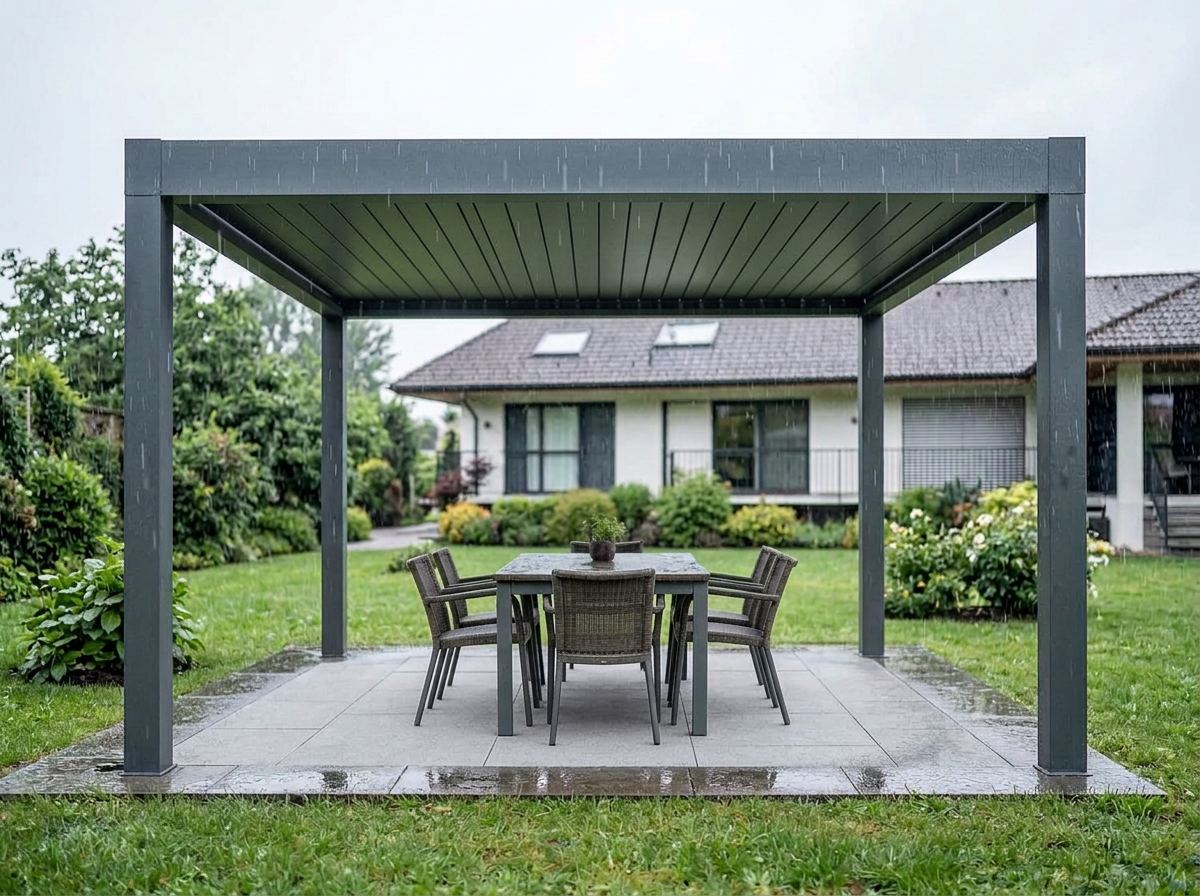

Wenn das Wetter wechselt
Draussen bleiben, wenn die ersten Tropfen fallen.
Mit geschlossenen Lamellen entsteht ein geschützter Platz für Gespräche, Essen und diese ruhigen Minuten, in denen Regen auf das Dach fällt. Die elektrisch verstellbaren Lamellen öffnen sich von 0–90° und bringen Licht sowie Luft genau nach Wunsch zurück.
- Niederschlagsintensität 0,04–0,05 L/s/m
- Bis 150 km/h Windwiderstand bei geschlossenem Dach
- Konstruktive Tragfähigkeit bis 150 kg/m² laut Herstellerangabe · SGS-geprüft mit 120 kg/m² gleichmässig verteilter Dachlast über 60 Minuten

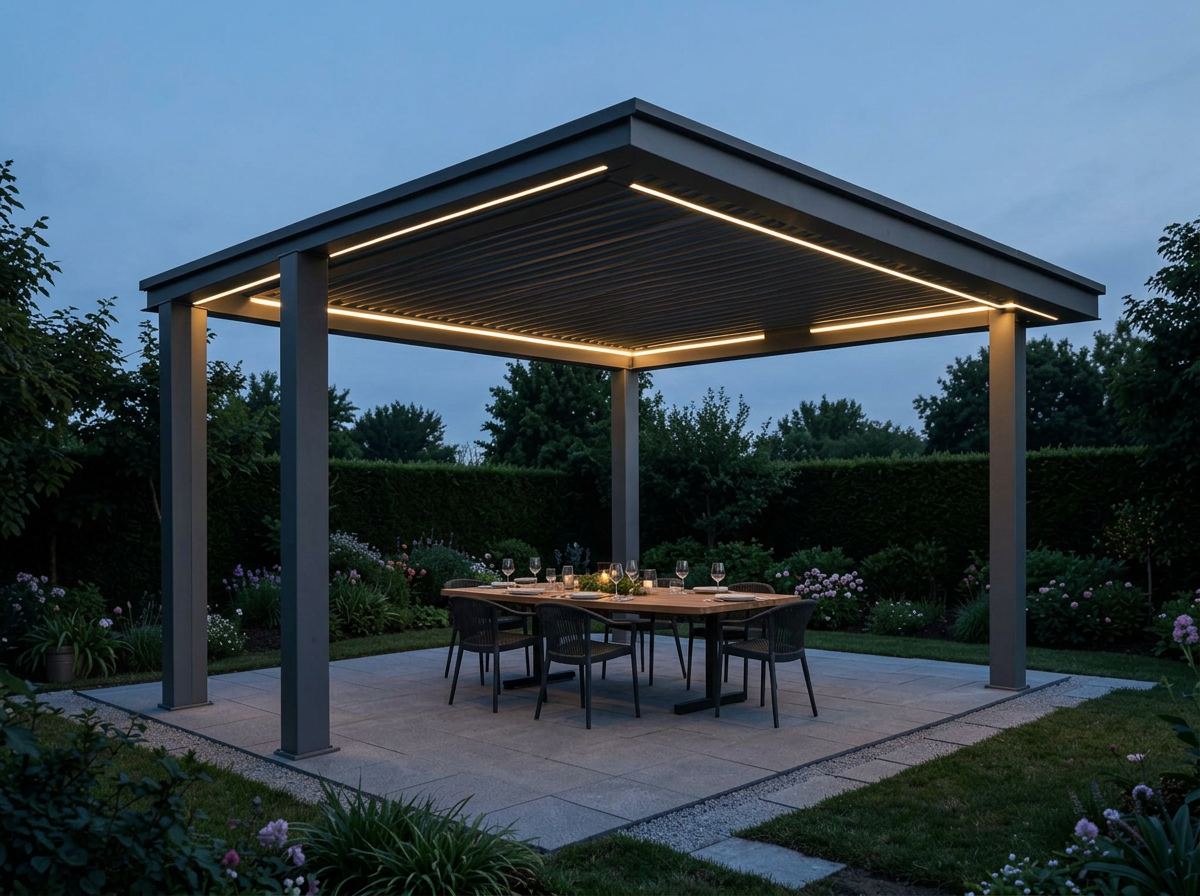

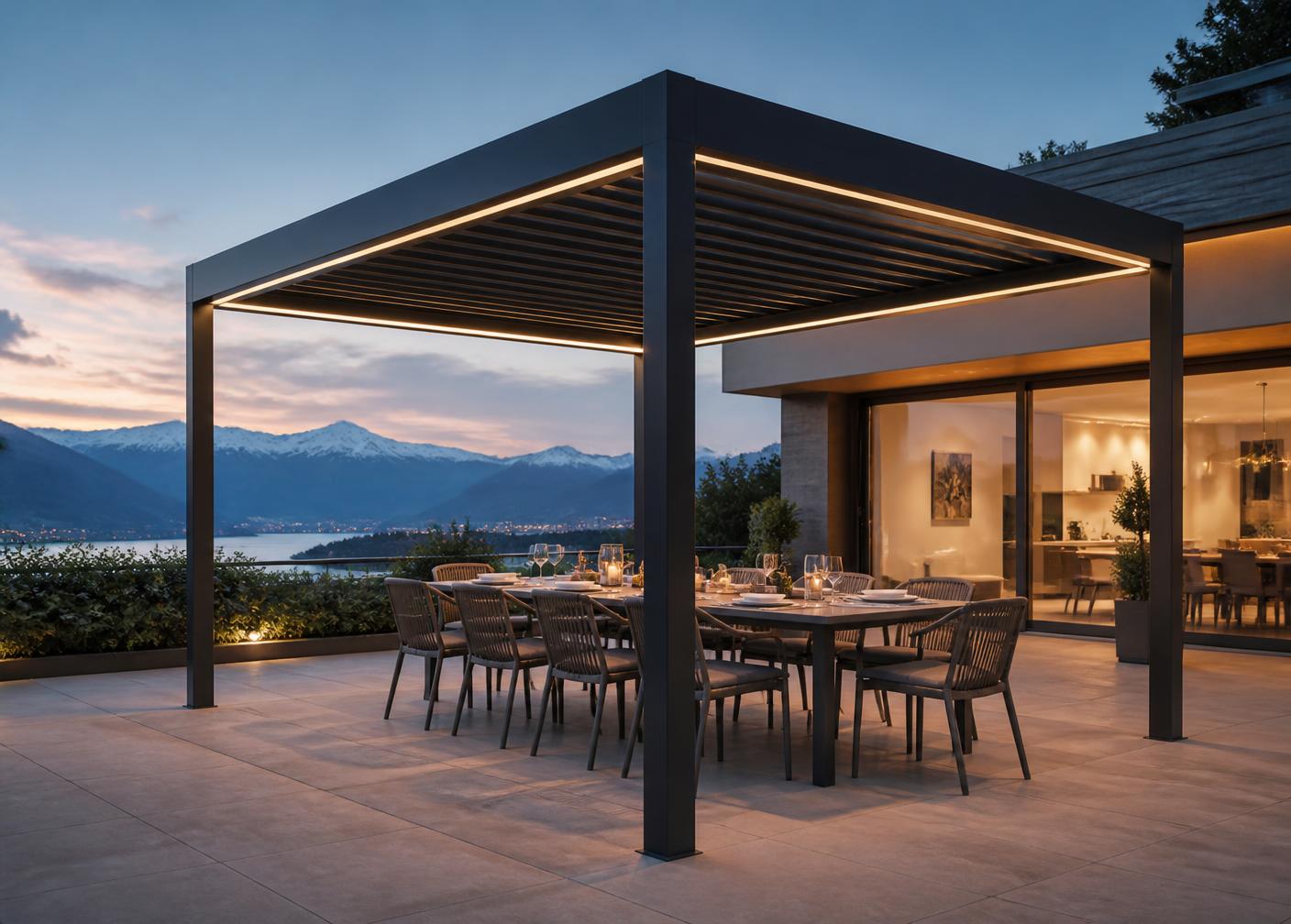

Licht, Wärme, Zeit
Der schönste Teil des Tages beginnt oft erst am Abend.
Die integrierte, voll silikonversiegelte LED zeichnet die Architektur der Pergola mit warmem Licht nach. Optionale Heizstrahler können den Komfort an kühleren Abenden ergänzen – dezent unter dem Seitenbalken und ohne den offenen Charakter zu verlieren.
Die silikonversiegelte LED-Beleuchtung ist für den dauerhaften Outdoor-Einsatz ausgelegt. Heizstrahler sind optional; die Pergola ersetzt keinen beheizten Wintergarten.
Eigene Pergola gestaltenKonstruktion
Was unsere Heavy-Duty-Konstruktion auszeichnet.
AERA 300, AERA 400 und AERA 700 basieren auf derselben Type-A-Konstruktion.
Eine Pergola steht 365 Tage draussen. Deshalb zählt nicht, wie sie im Showroom aussieht, sondern wie sie im fünften Winter dasteht. Wir liefern die Type-A-Ausführung – bei jeder Grösse.

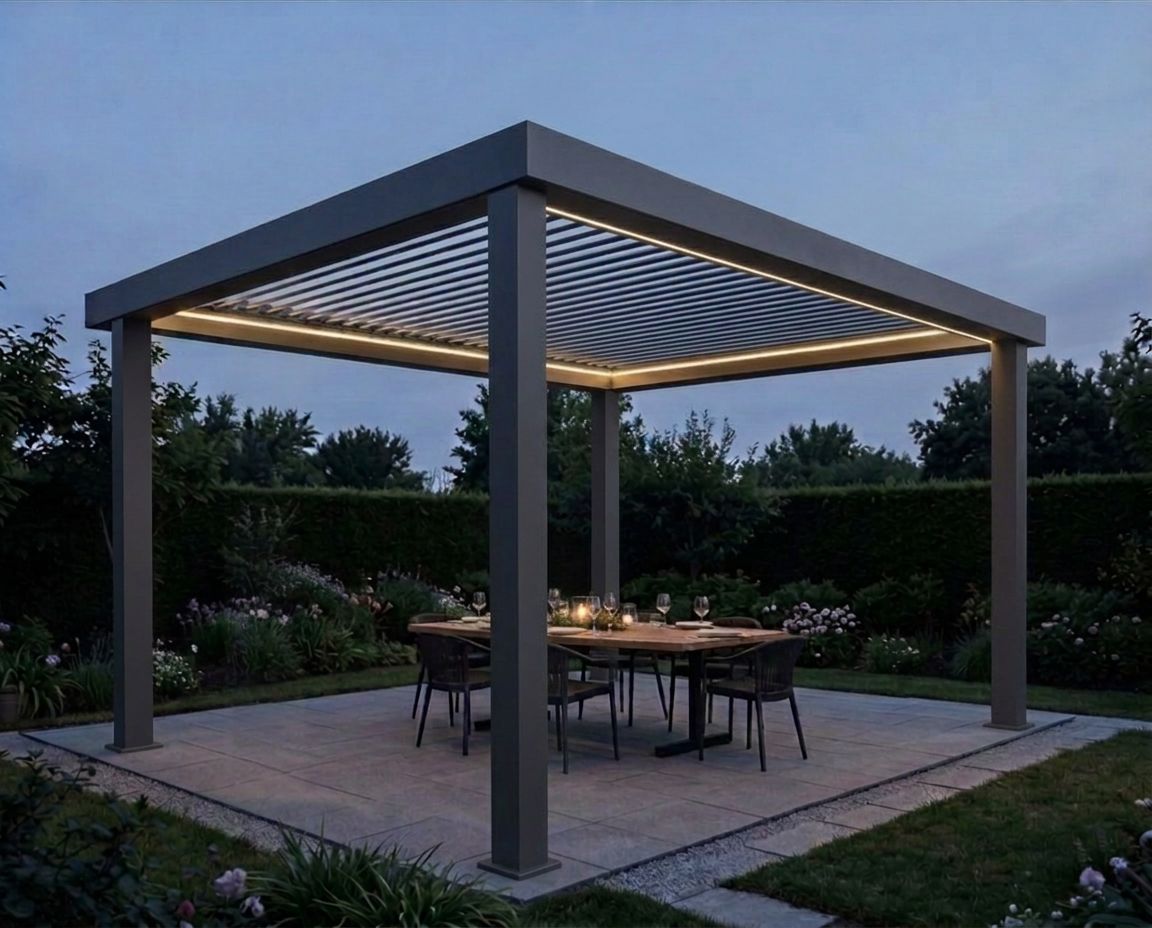

Massive Pfosten
180 × 180 mm mit 2,7 mm Wandstärke. Für Sie heisst das: eine Konstruktion, die auch bei Wind nicht arbeitet.
Stabile Rahmenprofile
Seitenbalken mit 280 × 125 mm nehmen Lasten auf und führen gleichzeitig das Regenwasser – ohne sichtbare Aufbauten.
Hohe Tragfähigkeit
Konstruktive Tragfähigkeit bis 150 kg/m² laut Herstellerangabe. SGS-geprüft mit 120 kg/m² gleichmässig verteilter Dachlast über 60 Minuten.
Grosse Spannweiten
Die Type-A-Ausführung ist bei allen drei Grössen Standard – auch bei 3 × 7 m mit zwei Modulen.
Outdoor-Beschichtung
Professionelle Pulverbeschichtung in Grau/Anthrazit auf einer 6063 Aluminium-Mg-Si-Legierung.
Wind- und Tragfähigkeitswerte gemäss Herstellerangaben; fachgerechte Planung und Montage vorausgesetzt.

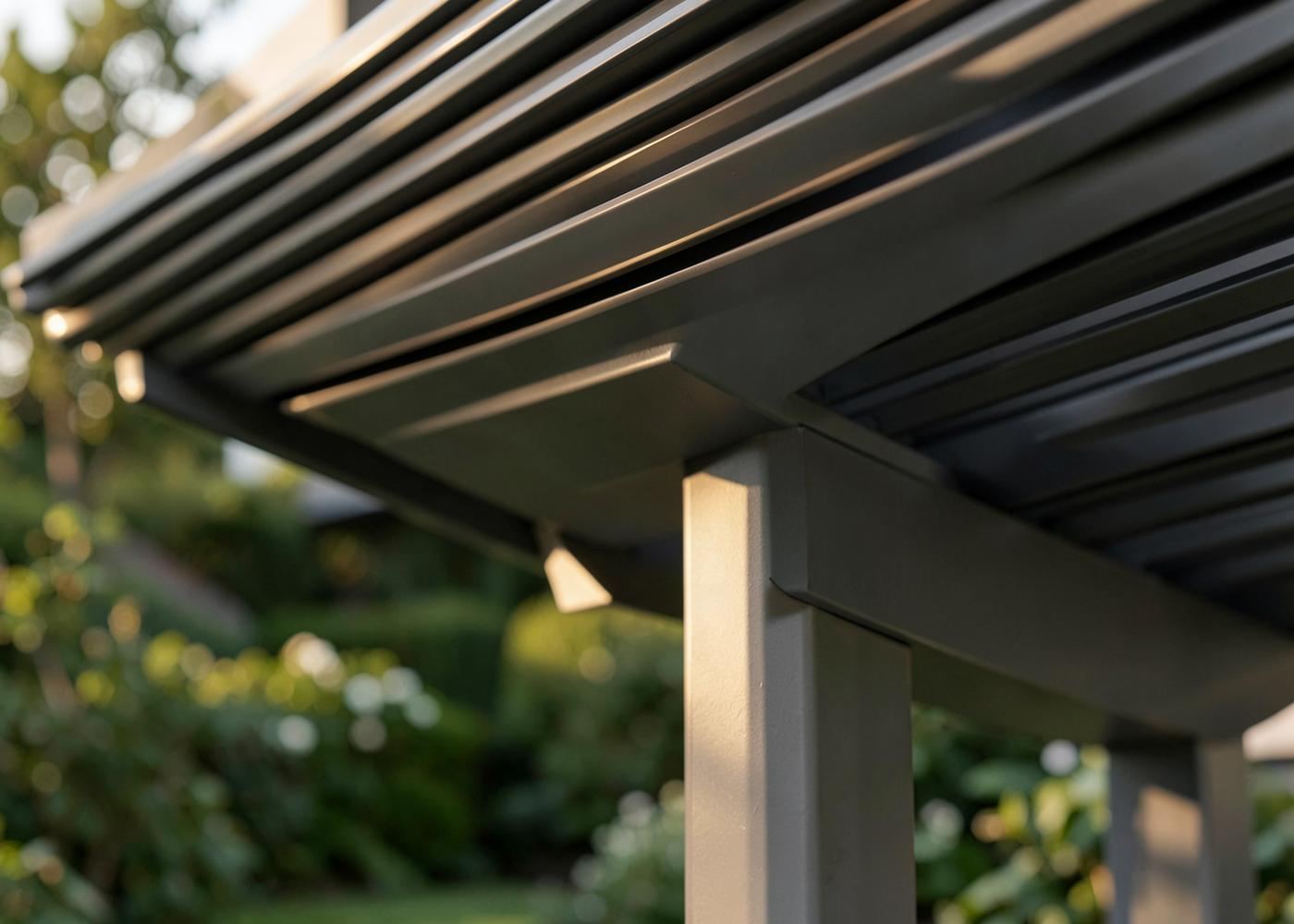

Lamellen
Breitere Lamellen. Ruhigere Optik. Mehr Stabilität.
Je schmaler die Lamellen, desto mehr Linien liegen über Ihrer Terrasse. Mit 220 mm Breite entsteht eine gleichmässige Dachfläche, die eher an Architektur erinnert als an eine Markise.
- Weniger Fugen – weniger Unruhe im Blickfeld
- Grössere Profilhöhe für mehr Steifigkeit
- Breite Wasserführung in jeder Lamelle
- Integrierte Gummidichtungen reduzieren Geräusche
Pfosten & Rahmen
Eine Pergola steht und fällt mit ihrer Konstruktion.
Von aussen sehen viele Pergolen ähnlich aus. Der Unterschied liegt im Querschnitt und in der Wandstärke der Profile – und den sieht man erst, wenn man danach fragt.
Unsere Pfosten messen 180 × 180 mm bei 2,7 mm Wandstärke, die Seitenbalken 280 × 125 mm bei 2,3 mm. Verbindungselemente aus 304-Edelstahl bilden die Basis. Die freistehende Bauweise erhält eine verdeckte, standortbezogen geplante Verankerung.
Wind
Wenn das Wetter umschlägt.
Wind ist die Belastung, die man unterschätzt. Er greift nicht punktuell an, sondern rüttelt dauerhaft an Verbindungen, Pfosten und Verankerung. Genau dort entscheidet sich, ob eine Pergola nach Jahren noch spielfrei steht.
- Bis 150 km/h Windwiderstand bei geschlossenem Lamellendach
- Grade A: Windwiderstand Level 12
- Windgeprüfte ZIP-Screens – Level 10. Unabhängig geprüfter System-/Musterwert: Nennlast 1’200 Pa, Sicherheitslast 1’440 Pa; beim Sicherheitstest entstanden keine Beschädigungen und das Gewebe löste sich nicht aus der Führungsschiene.
Werte gemäss Herstellerangaben. Die tatsächliche Belastung hängt von Standort, Exposition, Untergrund und Montage ab – wir beurteilen das für Ihr Projekt individuell.
Entwässerung
Regen verschwindet dort, wo er hingehört.
Bei geschlossenen Lamellen läuft das Wasser innerhalb der Konstruktion ab – nicht über sichtbare Rinnen an der Aussenseite. So bleibt die klare Architektur erhalten und der Sitzplatz trocken.
- 01Lamelle
- 02Seitliche Rinne
- 03Rahmenprofil
- 04Pfosten
- 05Bodenauslass
Schneelast & Tragfähigkeit
Konstruktive Tragfähigkeit bis 150 kg/m² laut Herstellerangabe. SGS-geprüft mit 120 kg/m² gleichmässig verteilter Dachlast über 60 Minuten.
Bei starken Schneefällen oder aussergewöhnlichen Lasten gelten die Hersteller- und Montagevorgaben: Lamellen öffnen, Schnee abtragen lassen und die Fläche entlasten. Die zulässige Schneelast am konkreten Standort hängt von Höhenlage und Montage ab.
Smart per App & Fernbedienung
Lamellendach, LED-Beleuchtung und motorisierte ZIP-Screens lassen sich komfortabel per Fernbedienung steuern. Über den HUB mit App ist zusätzlich die Steuerung per Smartphone möglich. App und Fernbedienung funktionieren unabhängig voneinander und können parallel verwendet werden.
- AOK-Motor: Lamellen von 0 bis 90° stufenlos verstellbar
- Outdoor-taugliches Kontrollsystem mit wassergeschützten Leitungen
- 5 Jahre Garantie auf den Motor
Oberfläche
Gebaut für draussen.
Die Konstruktion besteht aus einer 6063 Aluminium-Mg-Si-Legierung mit professioneller Outdoor-Pulverbeschichtung in Grau/Anthrazit. Aluminium rostet nicht, die Beschichtung schützt zusätzlich gegen UV und Witterung.
Pflege bleibt einfach: Reinigung mit klarem Wasser und mildem Reinigungsmittel, keine scheuernden Mittel. Verbindungselemente aus 304-Edelstahl unterstützen die Korrosionsbeständigkeit im Aussenbereich.
Strom
Was muss vorbereitet werden?
Dach und Motor arbeiten mit 220 V. Eine Zuleitung zur Pergola sollte vorhanden oder geplant sein – am besten, bevor Platten oder Beläge verlegt werden.
- Lamellenmotor
- Integrierte LED-Beleuchtung
- Motorisierte ZIP-Screens
- Optionale 220-V-Heizstrahler mit separatem externem Anschluss
Montage & Untergrund
Die beste Pergola ist nur so gut wie ihre Montage.
Die Konstruktion überträgt alle Lasten in den Untergrund. Deshalb klären wir vor der Bestellung, worauf Ihre Pergola stehen wird – und wie sie verankert wird.
Tragfähiger Untergrund
Betonplatte oder Fundament statt loser Platten auf Kies.
Verankerung
Verdeckte Verankerung der freistehenden Pergola, standortbezogen geplant.
Ausrichtung
Himmelsrichtung und Sonnenverlauf bestimmen, welche Seite Schutz braucht.
Wasserablauf
Der Bodenauslass wird so geplant, dass das Wasser sauber wegläuft.
Freistehende Aufstellung
Die freistehende Pergola braucht tragfähige Fundamente. Die Verankerung wird für Ihren Standort geplant.
Stromzuführung
Vor der Montage einplanen, damit Leitungen verdeckt geführt werden.
Kaufberatung
Worauf Sie beim Pergolakauf achten sollten
Diese Punkte sollten in jeder seriösen Offerte stehen. Rechts sehen Sie, wie die AERA ausgeführt ist.
| Worauf achten? | AERA |
|---|---|
| Lamellenbreite | 220 × 53 mm, 2,3 mm Materialstärke |
| Pfosten | 180 × 180 mm, 2,7 mm – Type A serienmässig |
| Entwässerung | Innenliegend über Rahmen und Pfosten |
| ZIP-System | Motorisiert, Rahmen 2,5 mm, Gewebe 5 % offen |
| Verglasung | 8-mm-Schiebeverglasung: Je Glasabschnitt vier Paneele in 2+2-Anordnung – zwei Paneele gleiten links, zwei rechts. Bei 3 × 7 m besteht die lange Seite aus zwei Glasabschnitten. Mit ZIP kombinierbar. |
| Beleuchtung | Integrierte, voll silikonversiegelte LED – serienmässig |
| Ersatzteile | Ein System, ein Ansprechpartner in der Schweiz |
| Montage | Freistehend, durch unser Team |
| Service | Beratung, Ausstellung und Serviceteam in Frauenfeld |
Technische Zeichnungen
AERA 300
- Nominalgrösse
- 3 × 3 m
- Tatsächliches Rahmenmass
- 2'980 × 3'000 mm
- Aussenmass inkl. Fussplatten
- 3'060 × 3'080 mm
- Gesamthöhe
- 2'700 mm
Massangaben gemäss Herstellerzeichnung. Die projektspezifische Fundamentierung, Verankerung und Einbausituation werden vor der Bestellung bzw. Montage geprüft und festgelegt. Änderungen und Toleranzen vorbehalten.
AERA 400
- Nominalgrösse
- 3 × 4 m
- Tatsächliches Rahmenmass
- 3'970 × 3'000 mm
- Aussenmass inkl. Fussplatten
- 4'050 × 3'080 mm
- Gesamthöhe
- 2'700 mm
Massangaben gemäss Herstellerzeichnung. Die projektspezifische Fundamentierung, Verankerung und Einbausituation werden vor der Bestellung bzw. Montage geprüft und festgelegt. Änderungen und Toleranzen vorbehalten.
AERA 700
- Nominalgrösse
- 3 × 7 m
- Tatsächliches Rahmenmass
- 7'000 × 3'000 mm
- Aussenmass inkl. Fussplatten
- 7'080 × 3'080 mm
- Gesamthöhe
- 2'700 mm
- Aufbau
- 6 Pfosten / 2 Dachmodule
Massangaben gemäss Herstellerzeichnung. Die projektspezifische Fundamentierung, Verankerung und Einbausituation werden vor der Bestellung bzw. Montage geprüft und festgelegt. Änderungen und Toleranzen vorbehalten.
Echte Aufnahmen
So fühlt sich eine Pergola erst in Bewegung an.
Fotos zeigen das Design. In Bewegung erkennt man, wie Lamellendach, Seitenlösungen und Konstruktion im Alltag zusammenspielen.
Echte Aufnahmen realisierter Pergolen – keine 3D-Animation.
Echte Aufnahme · bisherige Ausführung
Echte Aufnahme · bisherige Ausführung
Seiten in Bewegung
Offen, wenn Sie den Garten wollen. Geschützt, wenn der Wind kommt.
Die seitlichen ZIP-Screens fahren auf Knopfdruck herunter und wieder hoch. So bleibt die Aussicht erhalten, während Sie Sonne, Wind und Blicke genau an den Moment anpassen.
Motorisierte ZIP-Screens · per App oder Fernbedienung steuerbar
Seiten konfigurieren Echte Aufnahme · bisherige Ausführung
Dach und Licht
Ein Raum, der sich dem Wetter anpasst.
Lamellen öffnen für Licht und Luft, schliessen bei Regen. Die Seiten schützen vor Wind – und der Sitzplatz bleibt optisch leicht und offen.
Elektrisches Lamellendach · integrierte LED · Seitenlösungen optional
AERA konfigurierenWelche Seitenlösung passt zu Ihrer Terrasse?
Offen
Maximale Verbindung zum Garten.
Glas
Mehr Windschutz bei freier Sicht.
ZIP
Sonnen- und Sichtschutz auf Knopfdruck.
Glas + ZIP
Maximale Flexibilität.
Das ganze System
Smart per App & Fernbedienung
Lamellendach, LED-Beleuchtung und motorisierte ZIP-Screens lassen sich komfortabel per Fernbedienung steuern. Über den HUB mit App ist zusätzlich die Steuerung per Smartphone möglich. App und Fernbedienung funktionieren unabhängig voneinander und können parallel verwendet werden.
Das outdoor-taugliche Kontrollsystem arbeitet mit wassergeschützten Leitungen. Für Dach und Motor gilt eine Spannung von 220 V.
Ausstattung konfigurieren| Produktserie | Arrigato AERA |
|---|---|
| Modelle | AERA 300 (3 × 3 m) · AERA 400 (3 × 4 m) · AERA 700 (3 × 7 m) |
| Ausführung | Type A – Heavy-duty Aluminium; bei allen drei Grössen (3 × 3 m, 3 × 4 m, 3 × 7 m) Standard |
| Rahmenmaterial | 6063 hochfeste Aluminium-Mg-Si-Legierung |
| Seitenbalken | 280 mm Höhe × 125 mm Breite; 2,3 mm Materialstärke |
| Lamellen | 220 mm Breite × 53 mm Höhe; 2,3 mm Materialstärke |
| Pfosten | 180 × 180 mm; 2,7 mm Materialstärke |
| Oberfläche | Professionelle Outdoor-Pulverbeschichtung |
| Farbe | Grau / Anthrazit |
| Dachlamellen | Elektrisch verstellbar, 0–90° |
| Spannung Dach | 220 V |
| Motor | AOK-Motor; 5 Jahre Garantie |
| Rahmen-Garantie | 10 Jahre Garantie auf den Rahmen |
| Windwiderstand Dach | Bis 150 km/h bei geschlossenem Lamellendach; Grade A: Windwiderstand Level 12 |
| Niederschlagsintensität | 0,04–0,05 L/s/m |
| Tragfähigkeit | Konstruktive Tragfähigkeit bis 150 kg/m² laut Herstellerangabe; SGS-geprüft mit 120 kg/m² gleichmässig verteilter Dachlast über 60 Minuten |
| Konstruktion | Auf langfristige Nutzung ausgelegte Heavy-Duty-Konstruktion; als Heavy-Duty-Ausführung ab 20 m² ausgelegt und bei uns durchgehend eingesetzt |
| LED | Integriert; voll silikonversiegelt; für den dauerhaften Outdoor-Einsatz ausgelegt und gegen Alterung und Kurzschluss geschützt |
| Steuerung | Fernbedienung für Lamellendach, LED-Beleuchtung und motorisierte ZIP-Screens; zusätzlich Smartphone-Steuerung über HUB mit App; App und Fernbedienung unabhängig und parallel nutzbar; outdoor-taugliches Kontrollsystem; wassergeschützte Leitungen |
| ZIP-Rahmen | Aluminium; 2,5 mm |
| ZIP-Windwiderstand | Level 10; unabhängig geprüfter System-/Musterwert: Nennlast 1’200 Pa, Sicherheitslast 1’440 Pa; beim Sicherheitstest keine Beschädigungen und kein Lösen des Gewebes aus der Führungsschiene |
| ZIP-Gewebe | 5 % Offenheit; feuerhemmend und wasserfest |
| ZIP-Farbstabilität | 8–10 Jahre |
| ZIP-Rahmen-Garantie | 5 Jahre Garantie |
| Schiebeverglasung | 8-mm-Schiebeverglasung: Je Glasabschnitt vier Paneele in 2+2-Anordnung – zwei Paneele gleiten links, zwei rechts. Bei 3 × 7 m besteht die lange Seite aus zwei Glasabschnitten. Mit ZIP kombinierbar. |
Seitenlösungen im Detail
Offene Weite. Gezielter Schutz.
Jede Seite lässt sich nach Aussicht, Wetterseite und gewünschter Privatsphäre planen. Offen für maximale Nähe zum Garten, mit motorisiertem ZIP-Screen, mit 8-mm-Schiebeverglasung oder als kombinierte Premium-Lösung.

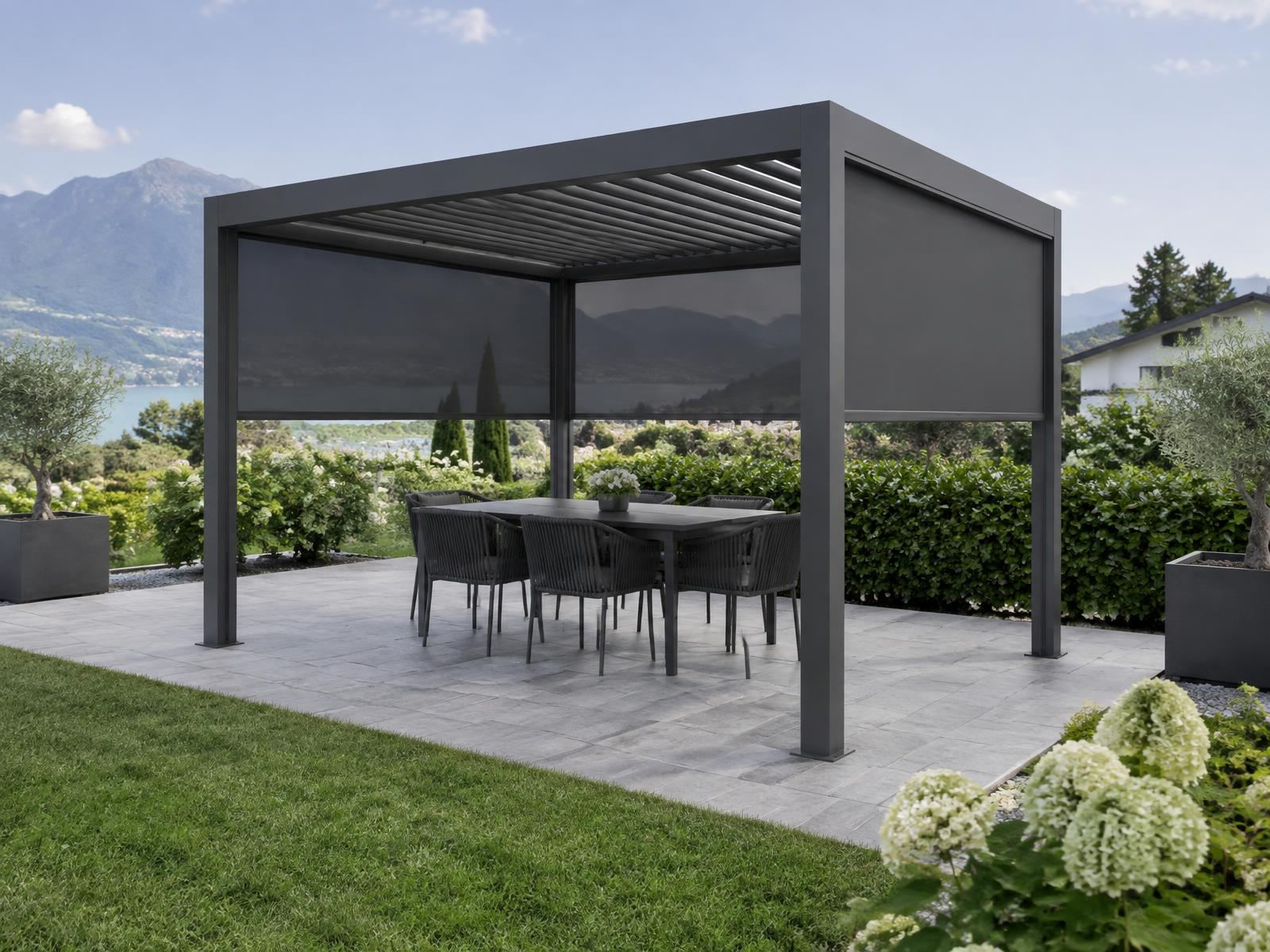

ZIP: Licht filtern, Ruhe gewinnen.
Das Gewebe mit 5 % Offenheit reduziert Einblicke und seitliche Sonneneinstrahlung. Der Aluminiumrahmen misst 2,5 mm. Das ZIP-System wurde von einem unabhängigen Prüfinstitut geprüft und bestand den Windwiderstandstest als System/Muster mit Level 10, 1’200 Pa Nennlast und 1’440 Pa Sicherheitslast. Bei der Sicherheitsprüfung entstanden keine Beschädigungen und das Gewebe löste sich nicht aus der Führungsschiene.

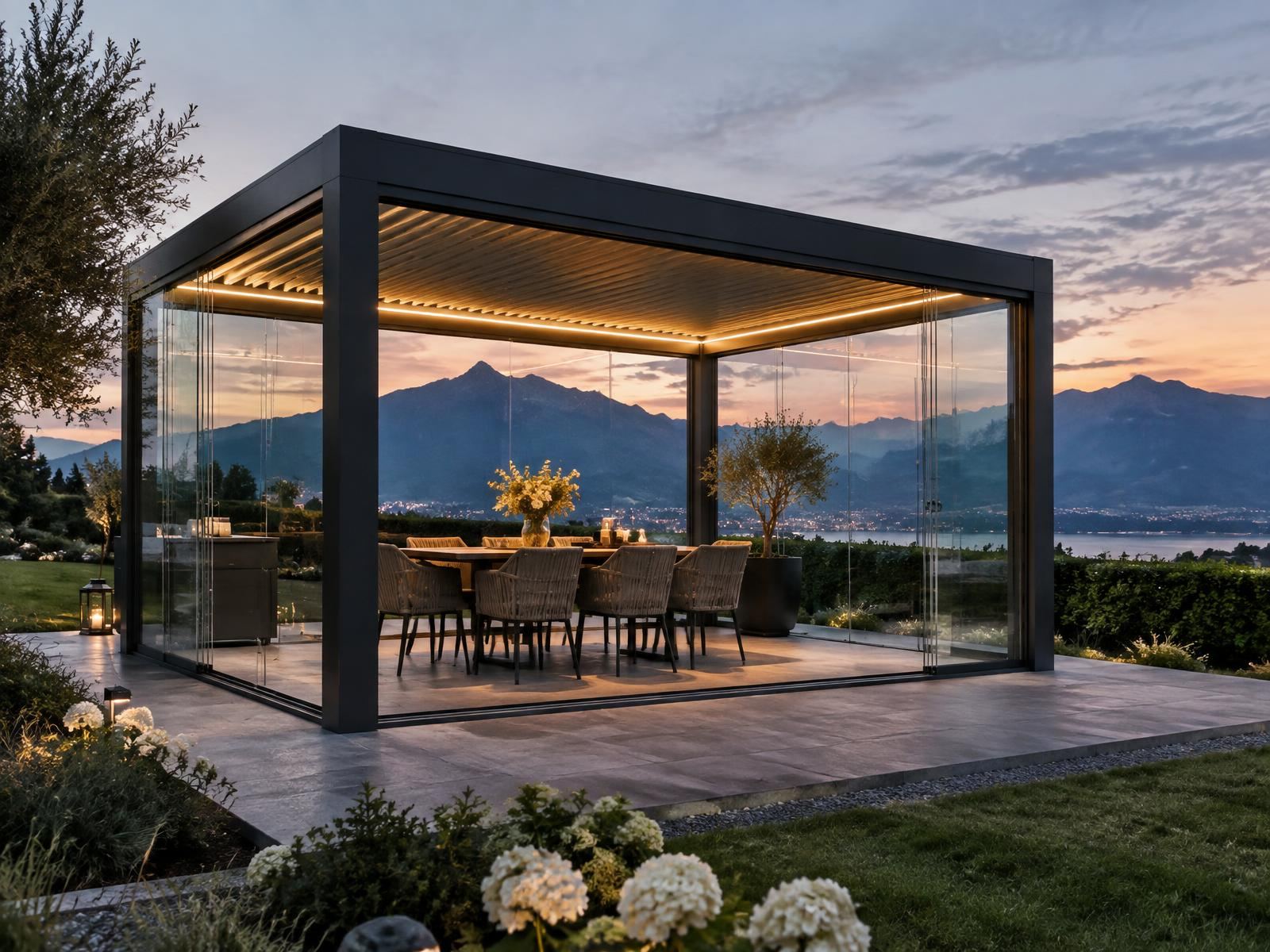

Glas: geschützt und dem Garten nah.
8-mm-Schiebeverglasung: vier Paneele pro Seite in 2+2-Anordnung. Je zwei Paneele links und rechts gleiten relativ zueinander. Mit ZIP kombinierbar.
